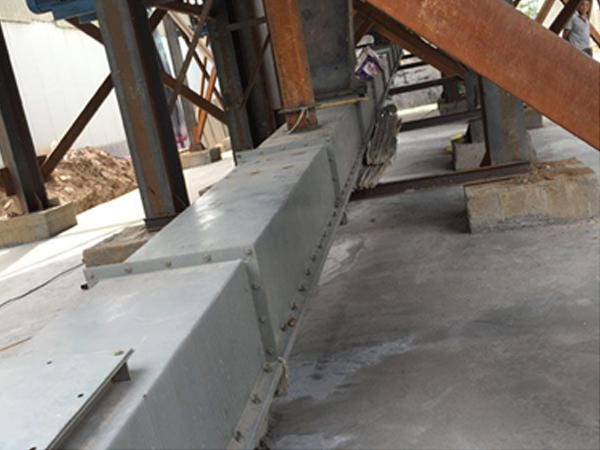

XZ型空氣輸送斜槽
XZ型空氣輸送斜槽
一 、概述
空氣輸送斜槽是一種廣泛用于干燥粉狀物料的氣力輸送設備。主要用于水泥和生料粉的輸送及易流態化的粉狀物料，對粒度大，水分多，流態化性能差的物料不易選用。
它與螺旋輸送機、膠帶輸送機比較，具有無轉動部件、無噪音、操作管理方便、設備重量輕且簡單、輸送能力大但電耗省、容易改變輸送方向等優點。
空氣輸送斜槽寬度規格：200、250、315、400、500、630、800、1000。斜槽總體布置傾斜角一般為4°~12°之間，也可以根據實際需要確定。
輸送物料：含水量﹤1%。溫度﹤150℃的干燥粉狀物料。
二、技術參數
| 參數名稱 | 型號 | XZ200 | XZ250 | XZ315 | XZ400 | XZ500 | XZ630 | XZ800 | |||
槽體寬度 | mm | 200 | 250 | 315 | 400 | 500 | 630 | 800 | |||
輸送能力 | α=4° | 水泥 | t/h | 22 | 40 | 70 | 130 | 220 | 320 | 400 | |
生料 | t/h | 16 | 30 | 55 | 100 | 166 | 245 | 310 | |||
α=6° | 水泥 | t/h | 40 | 65 | 120 | 250 | 400 | 610 | 765 | ||
生料 | t/h | 30 | 55 | 90 | 185 | 300 | 455 | 566 | |||
α=8° | 水泥 | t/h | 50 | 80 | 140 | 300 | 470 | 720 | 900 | ||
生料 | t/h | 35 | 65 | 110 | 225 | 355 | 540 | 670 | |||
α=10° | 水泥 | t/h | 60 | 100 | 170 | 380 | 570 | 900 | 1080 | ||
生料 | t/h | 45 | 80 | 140 | 285 | 425 | 670 | 800 | |||
α=12° | 水泥 | t/h | 70 | 120 | 205 | 455 | 685 | 1080 | 1295 | ||
生料 | t/h | 50 | 95 | 165 | 340 | 510 | 805 | 960 | |||
槽體長度 | 標準節 | mm | 2000 | ||||||||
非標節 | mm | 250（或按工藝定） | |||||||||
需要風壓 | kpa | 4~4.5 | |||||||||
需要風量 | m3/min | 1.5—2.0 | |||||||||
透氣層 | 材質 | / | 合成纖維 | ||||||||
厚度 | mm | 4—6 | |||||||||
耐溫 | ℃ | 150 | |||||||||
徑向斷裂溫度 | N/Cm | 4700 | |||||||||
阻力 | pa | 800~1200（在2m3/min條件下） | |||||||||
